การทำงานติดตั้งสลักเกลียวแบบฝังยึดที่มีความไม่เรียบร้อย

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันจันทร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

สืบเนื่องจากการที่เมื่อในสัปดาห์ก่อนหน้านี้ผมได้มีโอกาสเดินทางไปทำการตรวจการทำงานก่อสร้างที่หน้างานในสถานที่ก่อสร้างแห่งหนึ่งและก็ได้มีโอกาสไปพบเจอกับกรณีของการทำงานกรณีหนึ่งของการทำงานวิศวกรรมโครงสร้างเหล็กที่ถือได้ว่ามีความไม่เรียบร้อยเข้าและด้วยความที่ตอนนี้เรากำลังพูดคุยกันเกี่ยวกับเรื่องๆ นี้เป็นประจำในทุกๆ วันพุธอยู่แล้ว ดังนั้นผมจึงขอนำเอาหัวข้อๆ นี้มาพูดถึงในการโพสต์ของวันนี้ก็แล้วกันนะครับ

กรณีของความไม่เรียบร้อยนี้เกิดจากการที่ผมต้องเข้าไปตรวจการทำงานติดตั้ง แผ่นเหล็ก หรือ STEEL BASE PLATE ที่มีการติดตั้งสลักเกลียวแบบฝังยึด หรือ ANCHOR BOLT ก่อนขั้นตอนของการเก็บงานสุดท้ายด้วยการ GROUT ด้วย NON-SHRINK ซึ่งหากเป็นความไม่เรียบร้อยประเภทอื่นๆ ผมก็อาจที่จะพออะลุ่มอล่วยและพอที่จะรับได้แต่เหตุของความไม่เรียบร้อยในครั้งนี้อาจจะส่งผลต่อกำลังและพฤติกรรมของโครงสร้างได้เลย นั่นจึงเป็นเหตุและผลว่าเพราะเหตุใดผมจึงสั่งให้ทำการแก้ไขเสียก่อนและอยากที่จะนำเอาประเด็นของความไม่เรียบร้อยดังกล่าวนี้เอามาแนะนำให้เพื่อนๆ ได้รับทราบเป็นวิทยาทานกันในวันนี้นะครับ

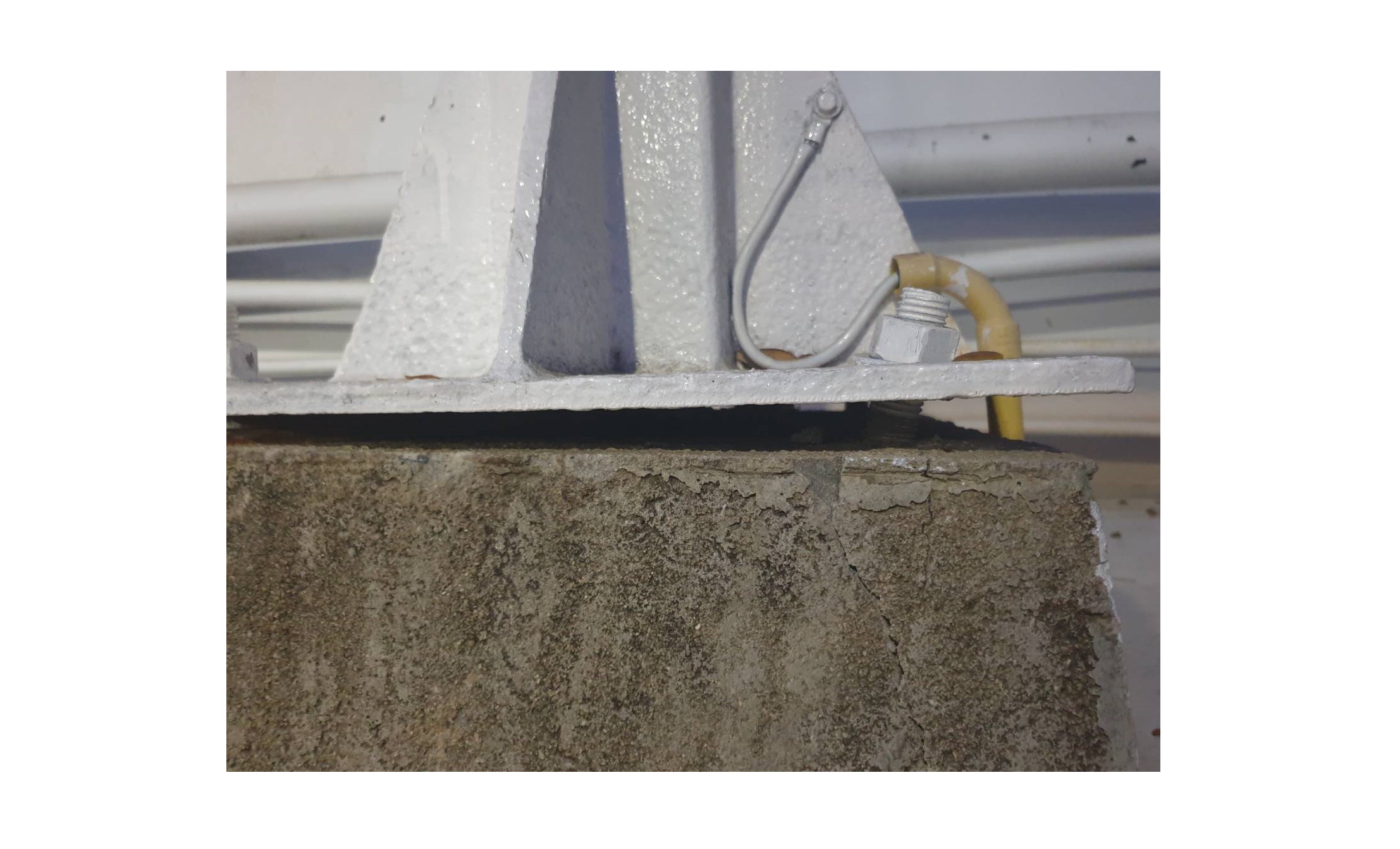

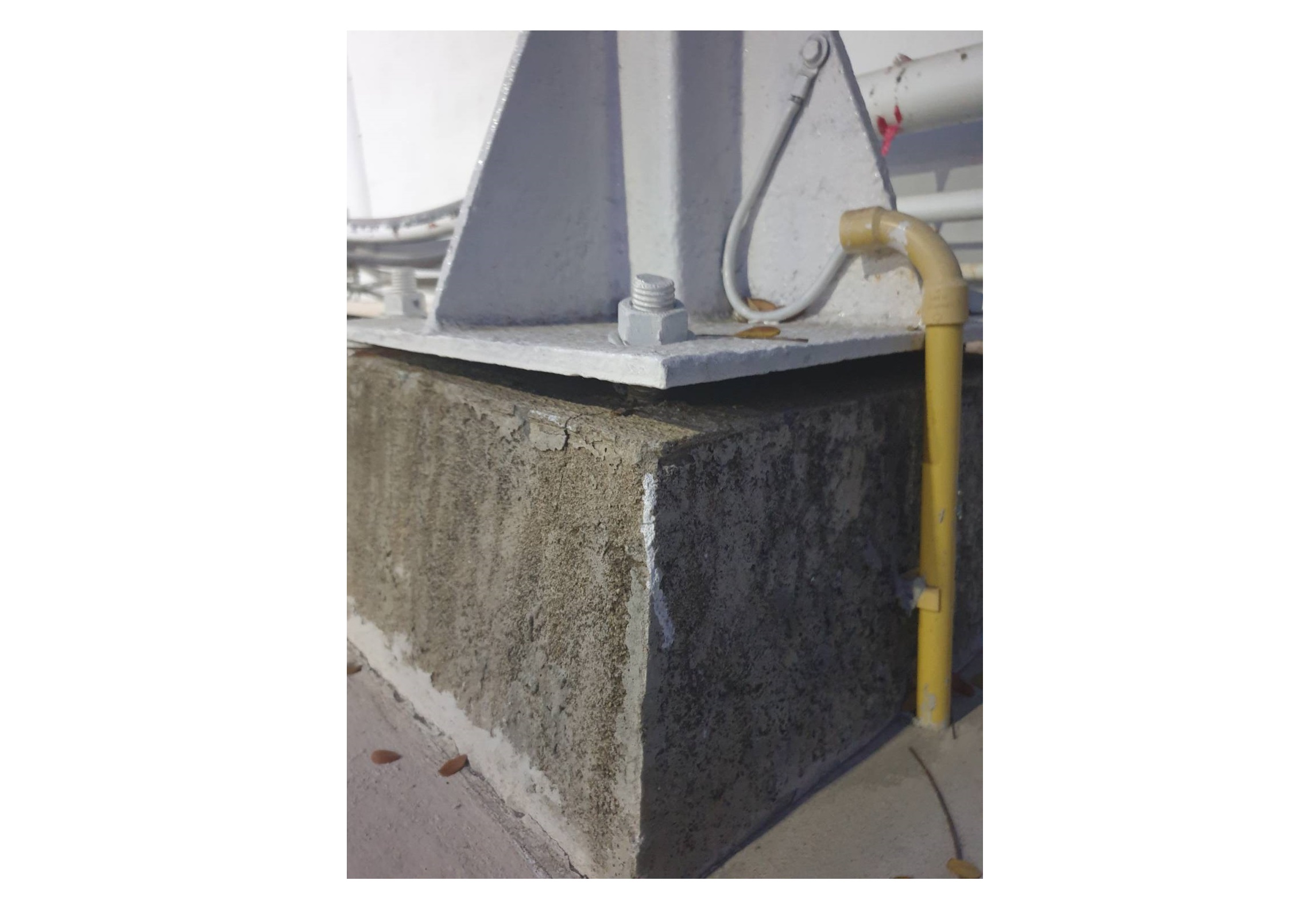

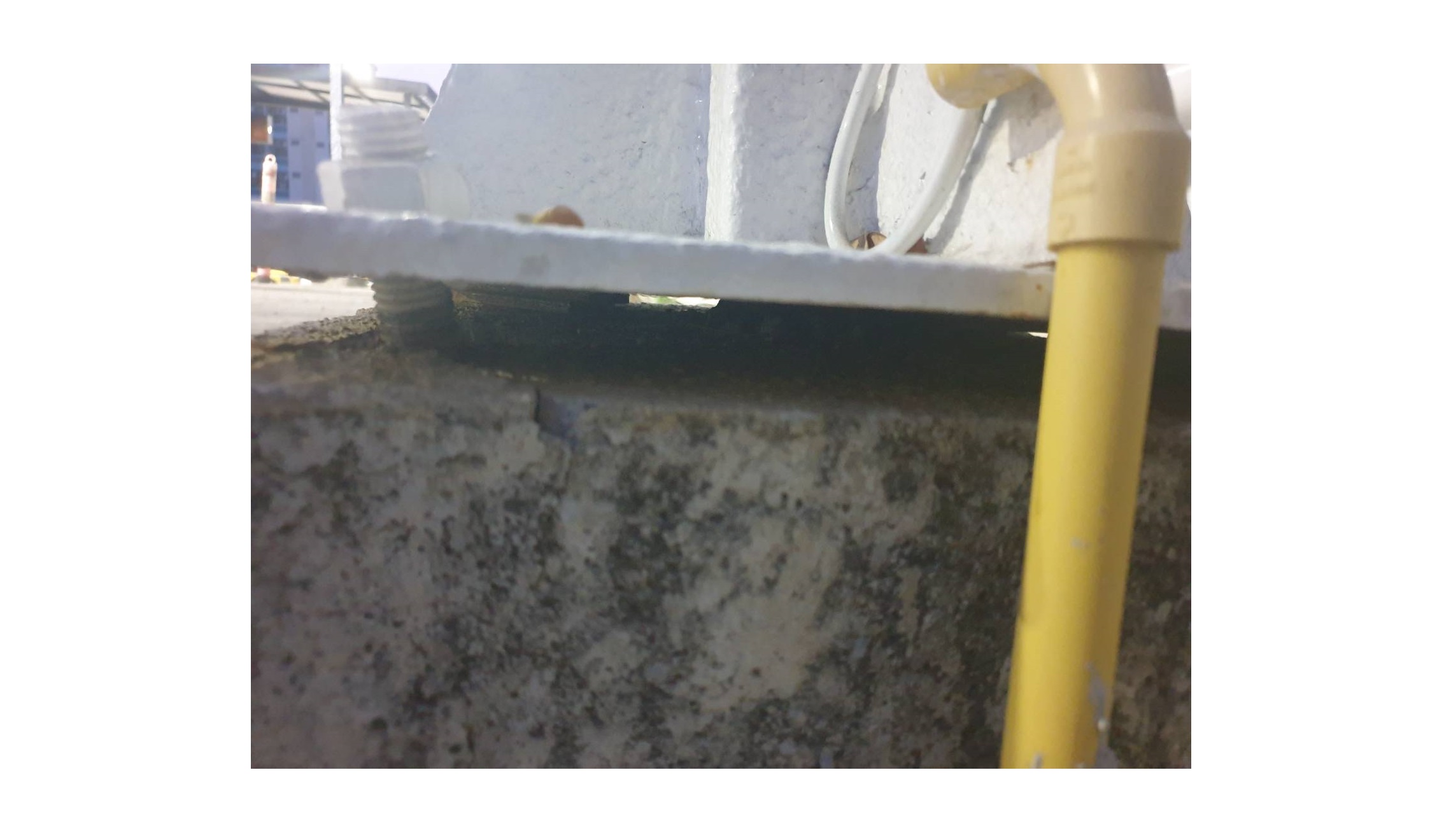

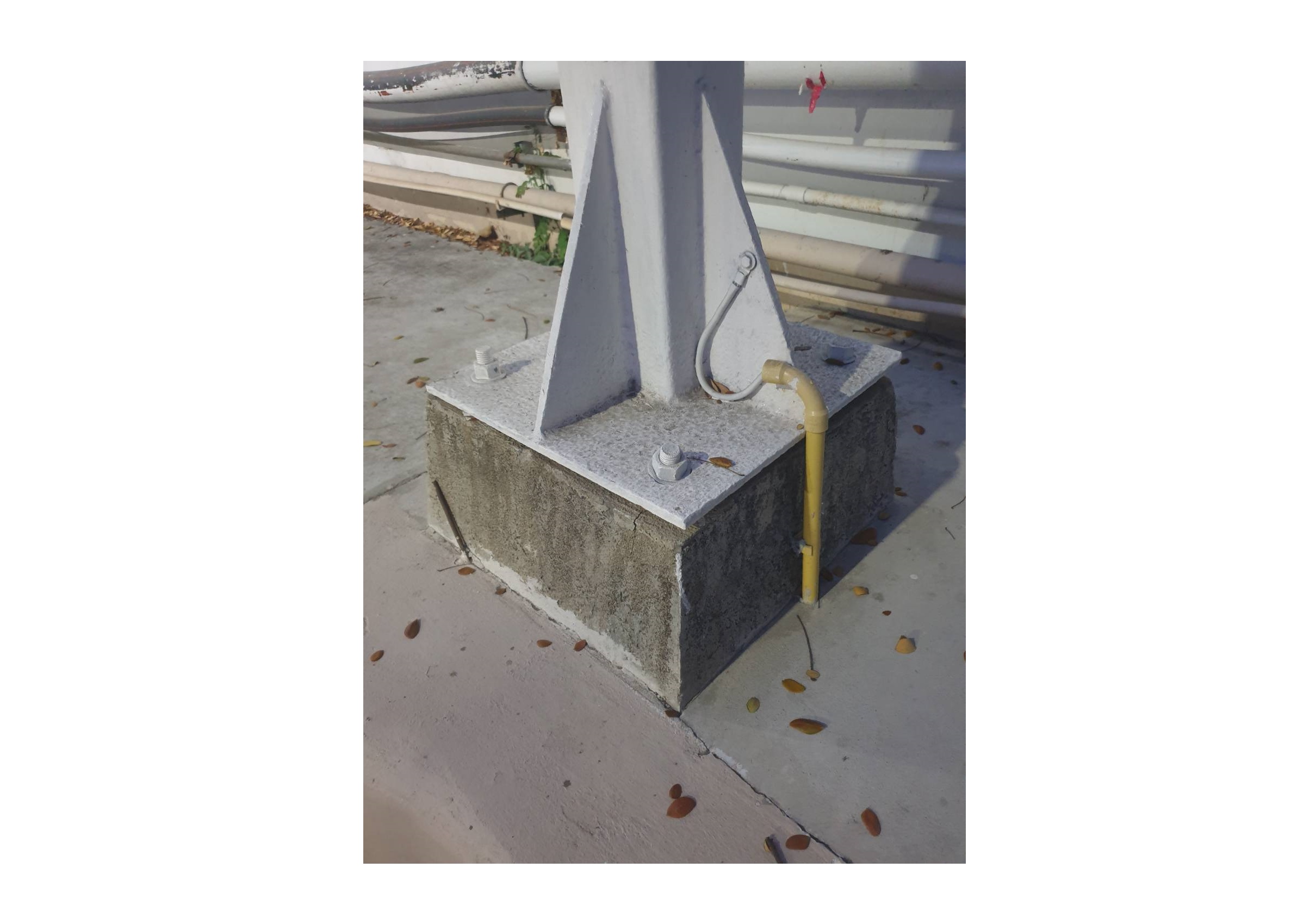

เริ่มต้นจากการดูรูปประกอบกันก่อนนะ ซึ่งเพื่อนๆ ก็น่าที่จะเห็นได้ว่าศูนย์ของรูเจาะบนแผ่นเหล็กและสลักเกลียวแบบฝังยึดนั้นจะไม่ตรงกัน ซึ่งก็อาจจะเกิดความผิดพลาดจากการวัดขนาดหรือจะด้วยเหตุผลใดก็ตามแต่ปรากฏว่าทางผู้รับจ้างทำงานก่อสร้างกลับเพิกเฉย ไม่ทำการแก้ไขแต่กลับทำการดุ้งให้เจ้าสลักเกลียวแบบฝังยึดนั้นให้มาตรงกับศูนย์ของรูเจาะแทนซึ่งถือว่าเป็นการทำงานที่ไม่ถูกต้องเลยและในขณะที่ยังไม่ทันส่งงานเลยก็จะเริ่มเห็นรอยร้าวนั้นเกิดขึ้นในโครงสร้างตอม่อคอนกรีตแล้วนะครับ

สาเหตุที่ผมได้ระบุว่าการทำงานเช่นนี้เป็นวิธีในการทำงานที่ไม่ถูกต้องนั้นเป็นเพราะว่า ตามปกติวิสัยแล้ว สลักเกลียวแบบฝังยึดนั้นจะถูกออกแบบให้ทำหน้าที่ในการรับภาระเฉพาะเพียงแค่ แรงดึง หรือ TENSION FORCE และ แรงเฉือน หรือ SHEAR FORCE เพียงเท่านั้น ซึ่งการทำงานเช่นนี้จะเป็นการเปลี่ยนแปลงพฤติกรรมของสลักเกลียวแบบฝังยึดไปในทันทีนั่นก็คือจะทำให้เจ้าสลักเกลียวแบบฝังยึดนั้นจะต้องรับ แรงดัด หรือ BENDING FORCE อีกทั้งยังจะต้องรับ แรงเฉือนเพิ่มเติม หรือ ADDITIONAL SHEAR FORCE ที่เกิดจากการที่สลักเกลียวแบบฝังยึดนั้นเกิดการโก่งงอเพิ่มเติมเข้าไปอีกด้วย ซึ่งที่ผมได้กล่าวมาทั้งหมดนี้ยังไม่นับรวมถึงผลกระทบที่จะจะเกิดกับโครงสร้างตอม่อคอนกรีตเลยนะครับ

ซึ่งวิธีในการแก้ไขที่ควรจะทำสำหรับกรณีนี้ก็มีอยู่ด้วยกันมากมายหลากหลายวิธีการเลยนะ เช่น หากไม่ทำการสอบถามหรือแจ้งเหตุๆ นี้ไปยังผู้ออกแบบเพื่อพิจารณาทำการแก้ไข ก็ควรที่จะต้องรื้อและทำการจัดตำแหน่งของเจ้าสลักเกลียวแบบฝังยึดนี้ให้มีความถูกต้องเสียใหม่ก่อนที่จะทำการเทคอนกรีต มิใช่ปล่อยปละละเลยให้เจ้าสลักเกลียวแบบฝังยึดนั้นติดตั้งอยู่ภายในตำแหน่งที่ผิดเช่นนี้เพราะการทำเช่นนี้ย่อมที่จะไม่เป็นไปตามที่ผู้ออกแบบได้ทำการกำหนดรายละเอียดเอาไว้ในการออกแบบตั้งแต่ครั้งแรกอย่างแน่นอน เป็นต้นนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันจันทร์
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#การทำงานติดตั้งสลักเกลียวแบบฝังยึดที่มีความไม่เรียบร้อย
ADMIN JAMES DEAN
