กำแพงกันดินชนิด DIAPHRAGM WALL

กำแพงกันดินชนิด DIAPHRAGM WALL

micropile spun micropile ไมโครไพล์ สปันไมโครไพล์เสาเข็มต่อเติม ตอกเสาเข็ม เสาเข็มตอก

ก่อนอื่นผมอยากจะขออนุญาตเท้าความให้แก่เพื่อนสมาชิกทั่วๆ ไปให้ได้ทำความรู้จักกันถึงกำแพงกันดินชนิด DIAPHRAGM WALL กันพอสังเขปก่อนก็แล้วนะครับ

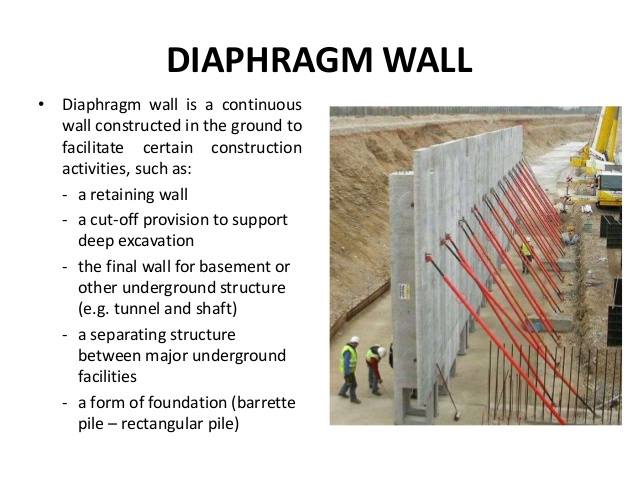

กำแพงกันดินชนิด DIAPHRAGM WALL ก็คืองานโครงสร้างใต้ดินประเภทหนึ่งที่เป็นที่นิยมในปัจจุบันนะครับ เป็นเทคนิคในการทำการก่อสร้างตัวกำแพงกันดินโดยที่ไม่ต้องอาศัย SHEET PILE เลย ซึ่งระบบการก่อสร้างนี้สามารถที่จะกันน้ำใต้ดินได้ดี และ สามารถดัดแปลงมาใช้กับเทคนิคการก่อสร้างโครงสร้างใต้ดิน และ ระบบโครงสร้างที่ทำการก่อสร้างจากด้านบนลงสู่ด้านล่าง หรือ TOP-DOWN ได้ดี

กำแพงกันดินชนิด DIAPHRAGM WALL เป็นเทคนิคการก่อสร้างฐานรากประเภทหนึ่งซึ่งมีความเหมาะสม และ สามารถนำมาใช้ในงานขุดเจาะลงไปในพื้นที่เมืองซึ่งมีสิ่งก่อสร้างหนาแน่น และ มีพื้นที่ก่อสร้างที่ค่อนข้างจะคับแคบ เช่น กทม เป็นต้น การก่อสร้างสามารถก่อสร้างกำแพงกันดินที่มีความหนาตั้งแต่ 0.60 M ไปจนถึง 1.50 M โดยทำการก่อสร้างขึ้นโดยการเสริมเหล็ก และ เทคอนกรีตลงไปในร่องดินที่ขุดเอาไว้ล่วงหน้าด้วยวิธีการเทคอนกรีตใต้น้ำ หรือ TREMIE CONCRETE เพื่อก่อเป็นกำแพงซึ่งมีรูปทรง และ มิติต่างๆ ตามที่ผู้ออกแบบได้ทำการออกแบบไว้เพื่อรองรับโครงสร้างของตัวอาคารทางด้านบน

โครงสร้างใต้ดินของอาคารต่างๆ ที่มีอยู่ในปัจจุบันส่วนใหญ่จะทำการก่อสร้างขึ้นโดยใช้เทคโนโลยี SHEET PILE ซึ่งจะมีความลึกสูงสุดเฉลี่ยอยู่ที่ประมาณแค่ 2 ชั้นเท่านั้น แต่ การใช้เทคโนโลยี DIAPHRAGM WALL จะช่วยทำให้สามารถก่อสร้างชั้นใต้ดินได้ลึกมากกว่า 3 ชั้น ถึง 6 ชั้น เลยทีเดียวครับ

หวังว่าเพื่อนสมาชิกของเราน่าที่จะพอรู้จักกันกับเจ้ากำแพงกันดินชนิด DIAPHRAGM WALL กันไปบ้างพอสังเขปแล้วนะครับ ทีนี้ก็มาถึงคำถามที่ว่า หากจะทำการทดสอบความสมบูรณ์ของตัวกำแพงกันดินชนิดนี้กันบ้างนะครับ ว่าจะใช้วิธีการใดในการทดสอบได้บ้าง

จริงๆ แล้วการทดสอบความสมบูรณ์ของกำแพงกันดินชนิด DIAPHRAGM WALL สามารถทำได้หลายวิธีการนะครับ แต่ ในวันนี้ผมอยากที่จะขออนุญาตมาพูดถึงวิธี SONIC LOGGING TEST ให้แก่เพื่อนๆ ได้ทราบกันครับ

การทดสอบความสมบูรณ์ของกำแพงกันดินชนิด DIAPHRAGM WALL โดยวิธี SONIC LOGGING TEST เป็นการทดลองความสมบูรณ์ของเนื้อคอนกรีตของส่วนกำแพงโดยการส่งผ่านคลื่นเสียง ULTRA SONIC PULSE จากตัวหัวส่งสัญญาณไปยังหัวรับสัญญาณ โดยที่ระยะเวลาที่คลื่นใช้ในการเดินทางผ่านเนื้อคอนกรีตที่มีคุณสมบัติคงที่จะมีค่าเท่ากันตลอดช่วงความยาวของกำแพงกันดินชนิด DIAPHRAGM WALL แต่ ในกรณีที่ช่วงใดช่วงหนึ่งมีสภาพเนื้อคอนกรีตที่เปลี่ยนแปลงไป ระยะเวลาที่คลื่นใช้ในการเดินทางจากหัวส่งสัญญาณไปยังตัวรับสัญญาณก็จะมีการเปลี่ยนแปลงไปจากเดิมอันเนื่องจากความเร็วคลื่นที่ใช้ในการเดินทางเคลื่อนที่นั้นมีการเปลี่ยนแปลงไปนั่นเองครับ

การทดสอบด้วยวิธีการ SONIC LOGGING TEST นี้สามารถดำเนินการทดสอบได้ทั้งในโครงสร้าง BORED PILE โครงสร้าง BARRETE PILE และ DIAPHRAGM WALL เพราะ วิธีการนี้เป็นการทดสอบที่มีขั้นตอนที่ค่อนข้างที่จะมีความสะดวก รวดเร็ว และ สามารถทำการทดสอบได้ตลอดทั้งต้น โดยที่ลักษณะความไม่สมบูรณ์ของโครงสร้างสภาพที่อาจตรวจพบได้จากการทดสอบอาจจะเกิดขึ้นได้จากหลายหลานเหตุผล เช่น ความเป็นโพรงของเนื้อคอนกรีตเนื่องจากการจี้ (VIBRATION) ที่ไม่ดีเพียงพอในขณะที่ทำการเทคอนกรีต การชะล้างของปูนซีเมนต์อันเกิดจากการที่น้ำใต้ดินไหลผ่าน รอยแตกร้าวที่เกิดจากการหดตัวภายในเนื้อของคอนกรีต (SHRINKAGE) สิ่งแปลกปลอมต่างๆ ที่ผสมเข้าไปในเนื้อคอนกรีต รอยคอด หรือ การเปลี่ยนแปลงรูปร่างของหน้าตัดของโครงสร้างอันเกิดจากการพังทลายของดินรอบๆ ข้างโครงสร้าง เป็นต้น

ในวันพรุ่งนี้ผมจะขออนุญาตมาตอบคำถามแก่เพื่อนที่ฝากคำถามมาว่า “หากเราใช้เข็ม SQUARE PILE ขนาด 260 MM ยาวท่อนละ 12.5 เมตร เชื่อมต่อกัน 2 ท่อน ควรที่จะใช้วิธีการใดในทดสอบความสมบูรณ์ของเสาเข็ม ?” เพื่อนๆ ท่านใดมีความสนใจก็สามารถที่จะติดตามอ่านกันได้นะครับ

หวังว่าความรู้เล็กๆน้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านในวันนี้จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
