โครงสร้างประเภท โครงสร้างหลังคายื่น หรือ CANOPY ROOF STRUCTURE

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันพุธแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เรื่องประสบการณ์งานคำนวณออกแบบและการก่อสร้าง” นะครับ

หลังจากที่ในหลายๆ สัปดาห์ที่ผ่านมานั้นผมได้นำเอาความรู้ที่มีความเกี่ยวข้องกับเรื่องราวต่างๆ เกี่ยวกับโครงสร้างประเภท โครงสร้างหลังคายื่น หรือ CANOPY ROOF STRUCTURE เอามาฝากเพื่อนๆ ไปเป็นที่เรียบร้อยแล้ว ดังนั้นในวันนี้ผมจึงอยากจะขอทำการหยิบยกตัวอย่างข้อมูลตามที่ผมเคยได้ให้คำอธิบายไปแล้วก่อนหน้านี้มาให้เพื่อนๆ ได้รับชมกันบ้าง ซึ่งน่าที่จะเป็นประโยชน์ต่อเพื่อนๆ ทุกๆ คนซึ่งในตัวอย่างของผมในวันนี้ผมได้ทำการจำลองโครงสร้างหลังคายื่นในซอฟต์แวร์ทางไฟไฟนต์อีลีเม้นต์ โดยผมได้ทำการเปรียบเทียบเอาไว้เป็นกรณีๆ ไปด้วยนะครับเรามาเริ่มต้นจากสองรูปทางด้านซ้ายมือก่อน รูปแรกคือรูปซ้ายมือ-ซ้ายมือสุด ซึ่งก็จะเป็นรูปโครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงเลย ซึ่งผมเคยได้อธิบายไปก่อนหน้านี้แล้วคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ ต้องเป็นจุดต่อแบบยึดแน่นหรือ RIGID SUPPORT ส่วนรูปที่สองคือรูปทางขวามือ-ซ้ายมือสุด ผมต้องการที่จะเปรียบเทียบให้เพื่อนๆ ได้เห็นว่าหากว่าคุณลักษณะของจุดต่อนั้นเป็นแบบอื่น เช่น จุดต่อแบบอย่างง่ายหรือ SIMPLE SUPPORT เป็นต้น ผลของมันจะเป็นเช่นใดนะครับ

ต่อมาก็คือ สองรูปตรงกึ่งกลางบ้าง ซึ่งก็จะเป็นรูปโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึงแต่ทั้งสองรูปนี้จะมีความแตกต่างกันที่คุณลักษณะของจุดต่อหรือ BOUNDARY CONDITIONS ซึ่งรูปทางด้านซ้ายมือ-ตรงกึ่งกลาง ก็จะเป็นไปตามที่ผมเคยได้ทำการอธิบายไปก่อนหน้านี้แล้วว่าคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ เป็นจุดต่อแบบกึ่งยึดแน่นหรือ SEMI-RIGID SUPPORT ส่วนรูปทางด้านขวามือ-ตรงกึ่งกลาง ผมต้องการที่จะเปรียบเทียบให้เพื่อนๆ ได้เห็นว่าหากว่าคุณลักษณะของจุดต่อนั้นเป็นแบบอื่น เช่น จุดต่อแบบอย่างง่ายหรือ SIMPLE SUPPORT เป็นต้น ผลของมันจะเป็นเช่นใดนะครับ

รูปสุดท้ายก็รูปทางด้านขวามือสุด ซึ่งก็จะเป็นรูปโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัด ซึ่งผมเคยได้ทำการอธิบายไปก่อนหน้านี้แล้วว่าคุณลักษณะของจุดต่อขั้นต่ำที่สุดก็คือ เป็นจุดต่อแบบอย่างง่ายหรือ SIMPLE SUPPORT นะครับ

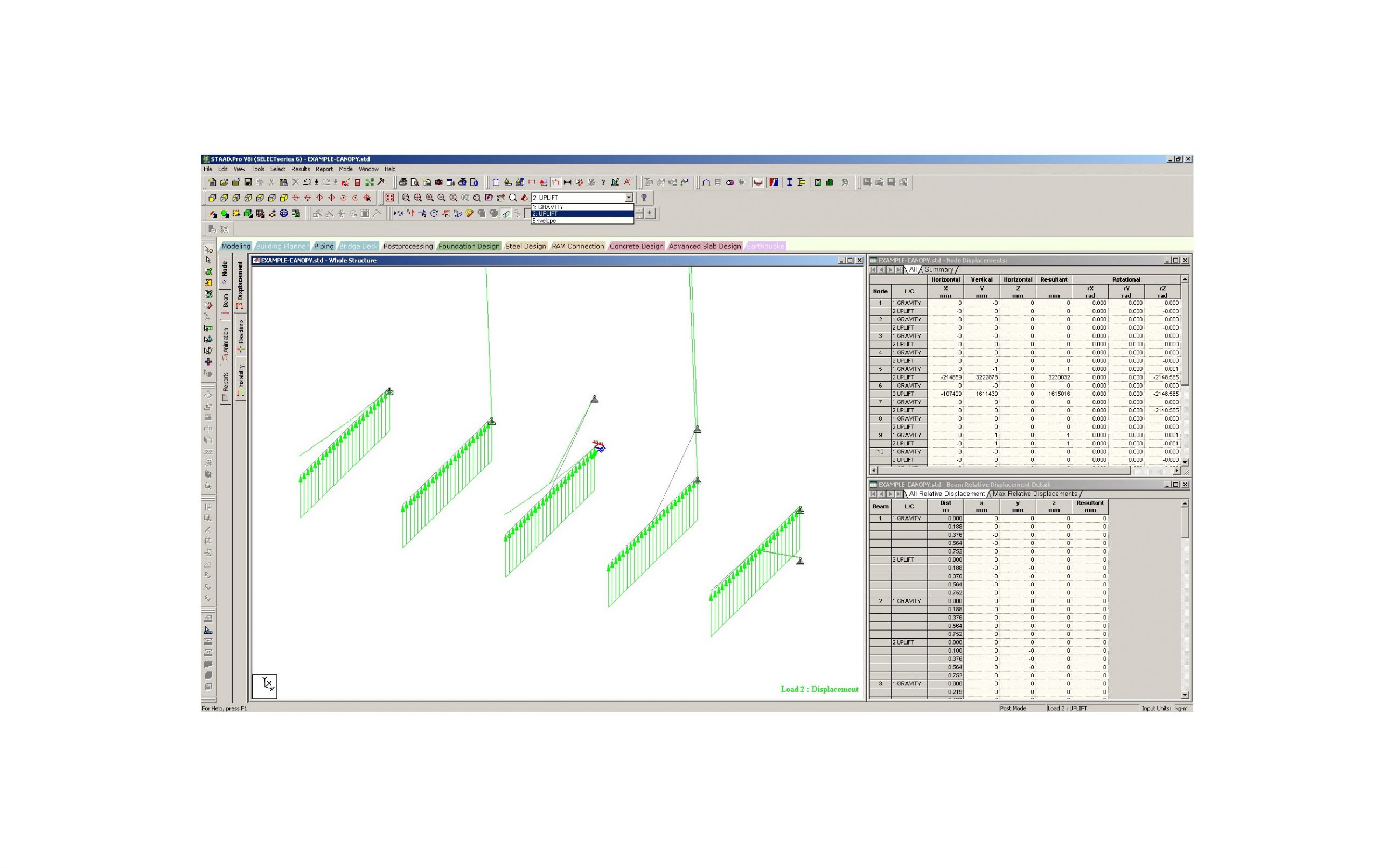

โดยที่ต่อไปผมจะแสดงให้เห็นถึงผลที่ได้จากการวิเคราะห์โครงสร้าง ซึ่งผมขอให้เพื่อนๆ นั้นทำการสังเกตดูได้จากเส้นสีเขียวอ่อน ซึ่งก็จะเป็นเส้นที่จะช่วยในการบ่งบอกให้ถึงรูปแบบของการเสียรูปที่จะเกิดขึ้นในโครงสร้างหลังคายื่นของเรานะครับ


เรามาเริ่มต้นกันที่รูปที่ 1 กันก่อน ซึ่งจะเป็นกรณีของแรงกระทำในแนวดิ่งในทิศทางลง หรือ GRAVITY-DROWNWARD DIRECTION กันก่อน โดยจะเห็นได้ว่า โครงสร้างหลังคายื่นทุกๆ รูปจะมีการเสียรูปไปในทิศทางและรูปแบบที่เป็นปกติยกเว้นเพียงแค่รูปเดียวนั่นก็คือ โครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงเลยที่อยู่ในรูปทางขวามือ-ซ้ายมือสุด ซึ่งก็จะเป็นไปตามที่ผมได้อธิบายไปว่า หากเรากำหนดให้คุณลักษณะของจุดต่อนั้นเป็นแบบอื่น อาทิเช่น จุดต่อแบบอย่างง่าย เป็นต้น นั่นก็จะทำให้โครงสร้างนั้นเกิดความไม่มีเสถียรภาพขึ้น ซึ่งก็จะเห็นได้ว่าค่าการเสียรูปของโครงสร้างที่จะเกิดขึ้นนั้นเป็นไปในรูปแบบที่มีความผิดปกตินะครับ


เรามาต่อกันที่รูปที่ 2 กันเลย ซึ่งจะเป็นกรณีของแรงกระทำในแนวดิ่งในทิศทางขึ้น หรือ GRAVITY-UPWARD DIRECTION กันบ้าง โดยจะเห็นได้ว่า โครงสร้างหลังคายื่นทุกๆ รูปจะมีการเสียรูปไปในทิศทางและรูปแบบที่เป็นปกติยกเว้นเพียงแค่สองรูปนั่นก็คือ โครงสร้างหลังคายื่นที่ไม่อาศัยชิ้นส่วนอื่นๆ ในการรับแรงเลยที่อยู่ในรูปทางขวามือ-ซ้ายมือสุด และ รูปทางด้านขวามือ-ตรงกึ่งกลาง ซึ่งก็จะเป็นไปตามที่ผมได้อธิบายไปว่า หากเรากำหนดให้คุณลักษณะของจุดต่อนั้นเป็นแบบอื่น อาทิเช่น จุดต่อแบบอย่างง่าย เป็นต้น นั่นก็จะทำให้โครงสร้างนั้นเกิดความไม่มีเสถียรภาพขึ้น ซึ่งก็จะเห็นได้ว่าค่าการเสียรูปของโครงสร้างที่จะเกิดขึ้นนั้นเป็นไปในรูปแบบที่มีความผิดปกติเช่นเดียวกันนะครับ

เอาละ เรามาสรุปกันทิ้งท้ายโพสต์ๆ นี้สักเล็กน้อยก็แล้วกัน หากว่าโครงสร้างที่เพื่อนๆ นั้นมีความต้องการที่จะทำการออกแบบจะต้องรับแรงทั้งในสองทิศทางนั่นก็คือ ทั้งในทิศทางขึ้นและในทิศทางลง โครงสร้างหลังคายื่นที่มีชิ้นส่วนรับแรงอัดนั้นก็จะมีความสามารถในการรับแรงดึงด้วยเนื่องด้วยตัวชิ้นส่วนของโครงสร้างนั้นมีค่าความแข็งเกร็งตามแนวแกนที่ค่อนข้างจะมากเป็นทุนเดิมอยู่แล้วแต่เนื่องด้วยโครงสร้างหลังคายื่นที่มีชิ้นส่วนรับแรงดึงเพียงอย่างเดียวจะมีตัวชิ้นส่วนของโครงสร้างที่มีค่าความแข็งเกร็งตามแนวแกนที่ค่อนข้างน้อยๆ มากจนอาจจะเรียกว่ามี่ค่าเท่ากับศูนย์เลยก็ได้ ด้วยเหตุผลนี้เองจึงมีความจำเป็นที่เราจะต้องทำการกำหนดให้รายละเอียดต่างๆ ของโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงดึงนั้นมีค่า REDUNCANCY ของโครงสร้างที่สูงกว่าโครงสร้างหลังคายื่นที่อาศัยชิ้นส่วนในการรับแรงอัด ทั้งนี้ก็เพื่อให้โครงสร้างหลังคายื่นของเรานั้นสามารถที่จะมีการใช้งานอยู่ได้อย่างสมบูรณ์ภายใต้ลักษณะของการรับน้ำหนักบรรทุกๆ ประเภทตลอดอายุการใช้งานของตัวโครงสร้างนั่นเองครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
