สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน
วันนี้ผมจะมาตอบคำถามของน้องท่านหนึ่งที่ผมติดเค้าไว้นานแล้วนะครับ นั่นก็คือเรื่องการวิเคราะห์โครงสร้างโดยวิธีการวาง PATTERN LOAD
เพื่อนๆ หลายๆ คนคงจะสงสัย หรือ อาจไม่เคยได้ยินคำๆ นี้ใช่มั้ยครับ ?
คำว่า PATTERN LOAD นั้นหมายถึงรูปแบบการจัดวาง นน บรรทุกจรให้ได้ค่าแรงดัดสำหรับการออกแบบค่าสูงสุดในการวิเคราะห์โครงสร้างนั่นเองครับ
พอผมทำการอธิบายมาถึงจุดๆ นี้คงจะมีเพื่อนๆ หลายๆ คนที่สงสัยว่าตลอดชีวิตการทำงานออกแบบมิเคยต้องทำการวิเคราะห์โครงสร้างในลักษณะที่ต้องทำ PATTERN LOAD เลย แล้วทำไมโครงสร้างยังคงอยู่ได้ ?
ผมขอตอบแบบนี้นะครับ เป็นเพราะว่าผลของ นน บรรทุกจรที่เพื่อนๆ ทำการออกแบบนั้นยังไม่ถึงขั้นที่จะเข้าข่ายว่ามีผลอย่างมีนัยยะสำคัญต่อการวิเคราะห์โครงสร้างนั่นเองครับ
โดยในลักษณะปกติของโครงสร้างจะประกอบไปด้วยแรงในแนวดิ่ง 2 ประเภทใหญ่ๆ คือ นน บรรทุกคงที่ และ นน บรรทุกจร ซึ่งชื่อก็บอกอยุ่แล้วนะครับว่า นน บรรทุกคงที่นั้น ผู้ออกแบบสามารถที่จะคาดเดาปริมารได้ค่อนข้างแน่นอน และ นน ประเภทนี้จะอยู่ในโครงสร้างเกือบจะตลอดชีวิตของโครงสร้างเลย ซึ่งแตกต่างออกไปสำหรับกรณีของ นน บรรทุกจร ที่จะคากเดาปริมาณที่แน่นอนได้ยาก เพราะ นน ประเภทนี้จะมาๆ ไปๆ ไม่คงที่ สูงบ้าง ต่ำบ้าง และ บางครั้งก็อาจจะมีค่าสูงกว่าที่ออกแบบไว้ก็มี
ด้วยประการฉะนี้เอง ในการออกแบบโครงสร้างคอนกรีตเสริมเหล็ก โดยวิธีกำลัง (STRENGTH DESIGN) จึงได้กำหนดให้ใช้ LOAD COMBINATION สำหรับโครงสร้างคอนกรีตไว้ที่
1.4DL + 1.7LL
โดยจะเห็นได้ว่า ค่าตัวคูณสำหรับ นน บรรทุกคงที่จะเท่ากับ 1.4 และ ค่าตัวคูณสำหรับ นน บรรทุกจรจะเท่ากับ 1.7 และ สำหรับการออกแบบโครงสร้างเหล็กรูปพรรณโดยวิธีเพิ่มค่า นน บรรทุก (LRFD) จึงได้กำหนดให้ใช้ LOAD COMBINATION สำหรับโครงสร้างเหล็กไว้ที่
1.2DL + 1.6LL
จะเห็นได้ว่า ค่าตัวคูณสำหรับ นน บรรทุกคงที่จะเท่ากับ 1.2 และ ค่าตัวคูณสำหรับ นน บรรทุกจรจะเท่ากับ 1.6 โดยสาเหตุที่การออกแบบโครงสร้างเหล็กนั้นมีตัวคูณเพิ่มค่า นน บรรทุกที่น้อยกว่าดครงสร้างคอนกรีตเพราะ CODE มองว่าความระมัดระวังในการใช้งานของโครงสร้างทั้ง 2 ประเภทนี้จะเกิดขึ้นไม่เท่ากัน รวมไปถึงค่ากำลังสำรองของโครงสร้างทั้ง 2 ประเภทนี้ก็จะมีไม่เท่ากันด้วยครับ

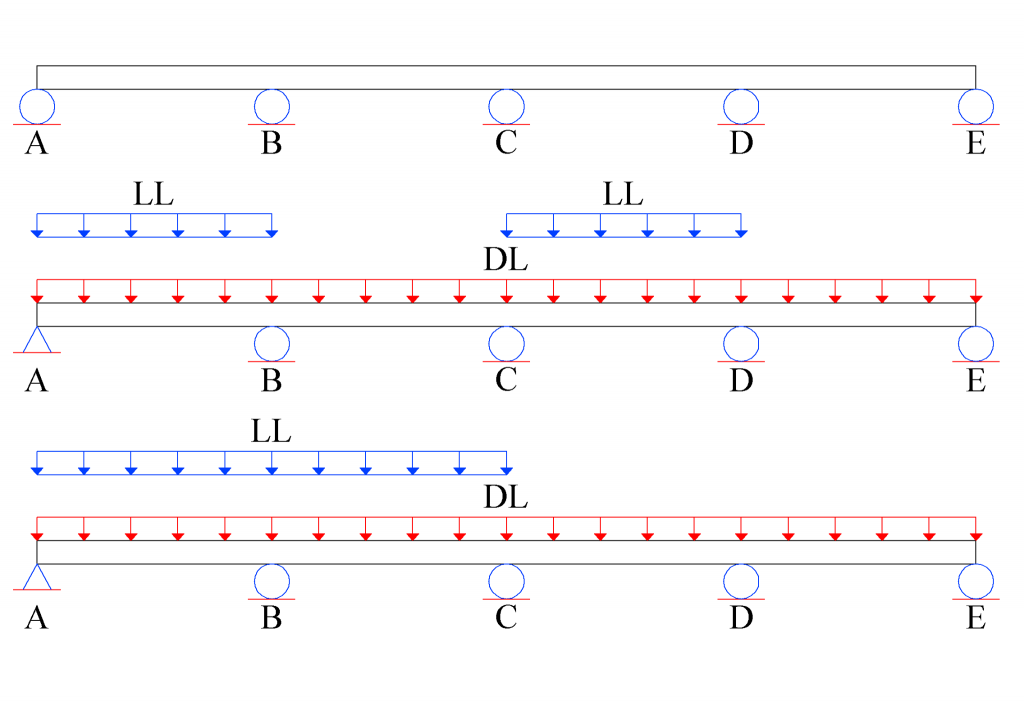

หลักการง่ายๆ ที่ผมจะขอแนะนำให้ใช้สำหรับการทำ PATTERN LOAD มีด้วยกัน 4 ข้อดังนี้นะครับ (ผมขออธิบายโดยใช้รูปที่แนบมาด้วยประกอบนะครับ)
(1) ทำการพิจารณา นน บรรทุกที่ถ่ายมาลงคาน ABCDE ของเราก่อนนะครับว่า นน บรรทุกคงที่ และ นน บรรทุกจร เป็นเท่าใด ? โดยหากค่าอัตราส่วน นน บรรทุกจร ต่อ นน บรรทุกคงที่มีค่าไม่เกิน 3/4 ก็ไม่จำเป้นต้องทำการคำนวณ PATTERN LOAD ก็ได้นะครับ เพราะว่าจะไม่ส่งผลต่อการวิเคราะห์ดครงสร้างอย่างมีนัยยะสำคัญนั่นเอง
(2) กระจาย นน บรรทุกคงที่ให้เต็มในทุกๆ ช่วงคาน
(3) หากเราต้องการค่าแรงดัดแบบบวก (POSITIVE MOMENT) ค่าสูงสุดในคานช่วงใด ก็ให้ทำการวาง นน บรรทุกจรไปบนคานช่วงนั้น และ ทำการเว้นว่างไว้สำหรับคานช่วงถัดไป
(4) หากเราต้องการค่าแรงดัดแบบลบ (NEGATIVE MOMENT) ค่าสูงสุดในคานช่วงใด ก็ให้ทำการวาง นน บรรทุกจรคร่อมไประหว่างคานช่วงนั้นและคานช่วงถัดไป
ในวันพรู่งนี้ผมจะขอมาอธิบายปัญหาข้อนี้โดยการยก ตย จริงๆ ประกอบด้วย เพื่อนๆ สามารถติดตามกันได้นะครับ
