ถาม-ตอบชวนสนุก การคำนวณหาค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัด

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันเสาร์แบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ถาม-ตอบชวนสนุก” กันนะครับ
โดยที่ในวันนี้ประเด็นที่ผมได้เลือกนำเอามาตั้งเป็นคำถามประจำสัปดาห์นั้นจะมีความเกี่ยวข้องกันกับเรื่อง ฝากคำถาม-เราจะมาตอบให้ ที่ผมได้ทำการโพสต์ถึงในสัปดาห์ที่ผ่านมาและก็เหมือนเช่นเคยผมคงจะต้องออกตัวอีกครั้งหนึ่งว่า คำถามประจำสัปดาห์นี้สุดแสนจะง่ายมากๆๆๆๆๆๆๆๆๆ โดยที่โจทย์ในวันนี้ก็คือ

ผมขอสมมติว่าผมกำลังทำการออกแบบโครงสร้าง คสล ซึ่งเป็นหน้าตัดที่ทำหน้าที่ในการรับแรงดัดหน้าตัดหนึ่งซึ่งก็จะมีรูปแบบของเหล็กเสริมตามขวางในหน้าตัดนั้นจะเป็นแบบทั่วๆ ไป โดยที่ผมจะทำการออกแบบโดยอ้างอิงไปที่มาตรฐานการออกแบบ ACI318-14 และเมื่อผมทำการจัดเหล็กเสริมเสร็จก็พบว่า ค่าหน่วยความเครียด εt นั้นมีค่าเท่ากับ 0.003 และค่าหน่วยความเครียด εty นั้นมีค่าเท่ากับ 0.001 สุดท้ายผมมีความต้องการที่จะทำการคำนวณและตรวจสอบดูว่า ค่าความสามารถในการรับแรงดัดระบุ หรือ NOMINAL MOMENT CAPACITY ของหน้าตัดคาน คสล นี้มีค่าที่มากกว่าค่าแรงดัดที่ถูกเพิ่มค่าแล้ว หรือ FACTORED MOMENT ผมจึงต้องการที่จะทราบก่อนว่า ค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัดของหน้าตัดๆ นี้จะต้องใช้ค่าเท่ากับเท่าใดครับ?

ทั้งนี้เพื่อนๆ ยังสามารถที่จะให้เหตุผลต่างๆ หรือ อาจจะทำการสเก็ตช์ภาพประกอบคำตอบเพื่อใช้อธิบายเพิ่มเติมได้ แล้วยังไงวันพรุ่งนี้ผมจะขออนุญาตมาทำการเฉลยคำถามข้อนี้ให้แก่เพื่อนๆ ทุกคนได้รับทราบพร้อมๆ กันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันเสาร์
#ถามตอบชวนสนุก
#ปัญหาการคำนวณหาค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัด
ADMIN JAMES DEAN


คำตอบ

เป็นอย่างไรกันบ้างเอ่ย หากเพื่อนๆ ได้มีโอกาสย้อนกลับไปอ่านโพสต์ของผมเมื่อในสัปดาห์ที่ผ่านมาก็จะเห็นได้ว่าคำถามข้อนี้นั้นง่ายมากๆ เลยใช่มั้ย ดังนั้นในวันนี้เราจะมาทำการคำนวณหาว่า ค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัดของหน้าตัดๆ นี้จะต้องใช้ค่าเท่ากับเท่าใดไปพร้อมๆ กันเลยนะครับ

ก่อนอื่นเลยหากเราเริ่มจากการตรวจสอบดูก็จะพบว่า ค่าหน่วยความเครียด εt นั้นจะมีค่าเท่ากับ 0.003 ซึ่งก็จะมีค่าที่มากกว่าค่าหน่วยความเครียด εty ที่มีค่าเท่ากับ 0.001 แต่ก็ยังมีค่าน้อยกว่า 0.005 อยู่ดี ประกอบกับการที่หน้าตัดของเรานั้นมีรูปแบบของเหล็กเสริมตามขวางในหน้าตัดเป็นแบบทั่วๆ ไป ดังนั้นค่าตัวคูณลดกำลังของเราย่อมที่จะมีค่าที่ต่ำกว่า 0.90 แต่ก็จะไม่ต่ำกว่า 0.65 อย่างแน่นอนเลยนะครับ

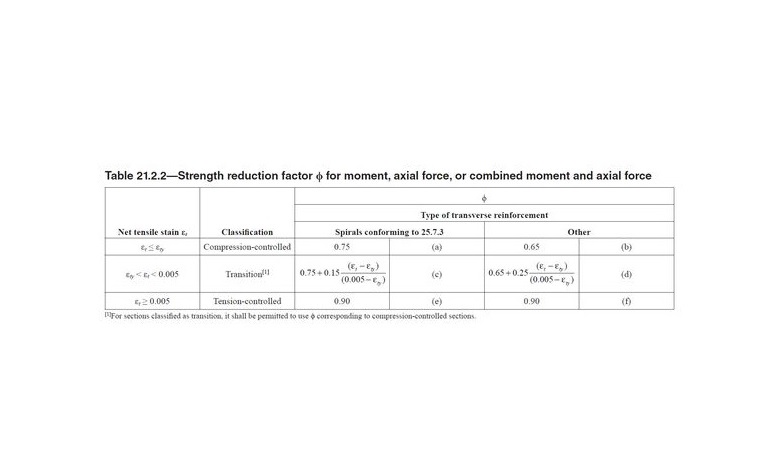

ดังนั้นเราอาจจะแทนค่าของหน่วยความเครียดต่างๆ ที่เราทราบค่าลงไปในสมการที่ได้ให้ไว้ในตารางที่ 21.2.2 เพื่อที่จะทำการคำนวณดูว่า ค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัดของหน้าตัดๆ นี้จะมีค่าเท่ากับ
Ø = 0.65 + 0.25×(εt ‒ εty) / (0.005 ‒ εty)
Ø = 0.65 + 0.25×(0.003 ‒ 0.001) / (0.005 ‒ 0.001)
Ø = 0.65 + 0.25×0.002 / 0.004
Ø = 0.65 + 0.25 / 2
Ø = 0.65 + 0.125
Ø = 0.775

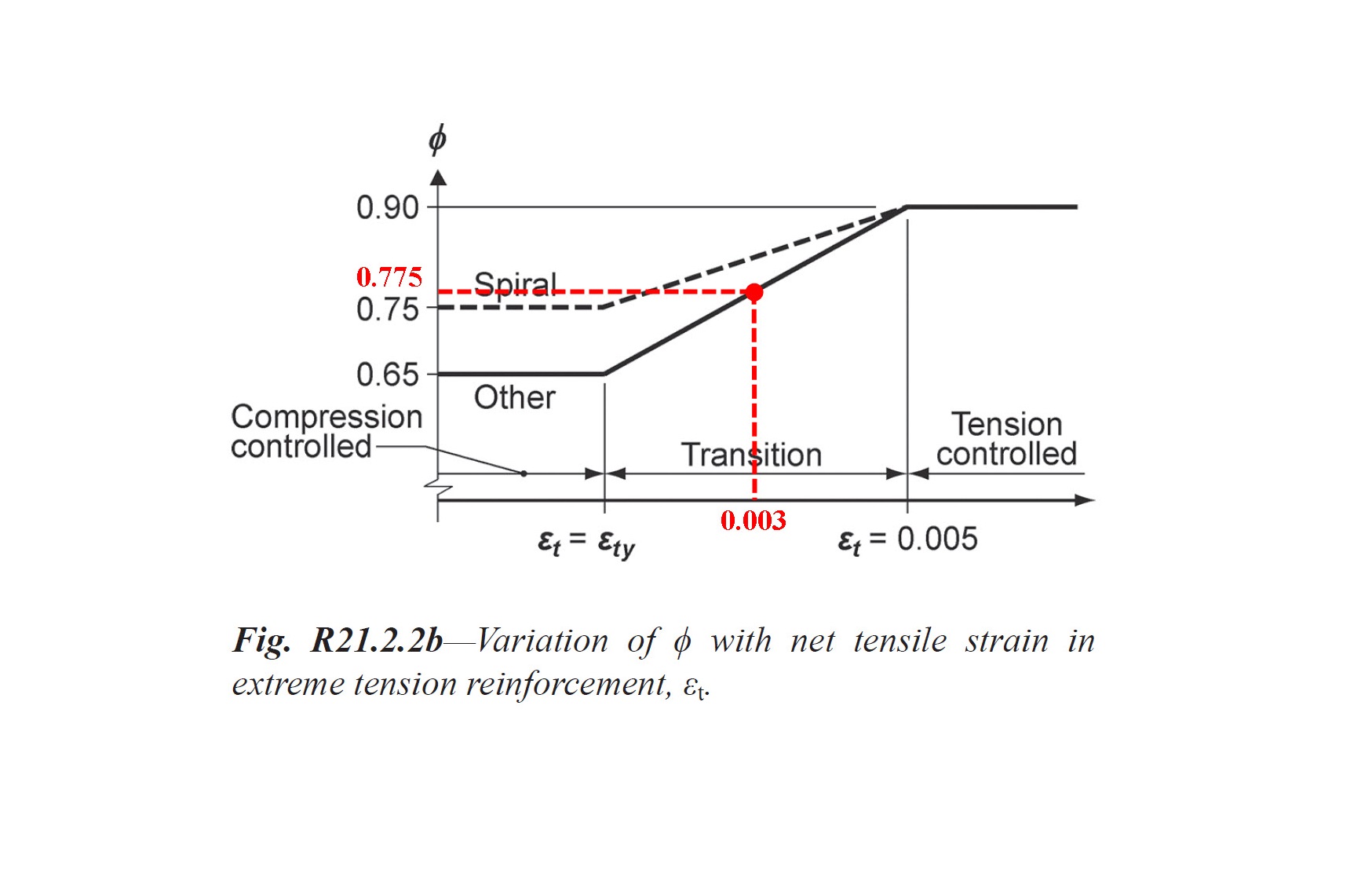

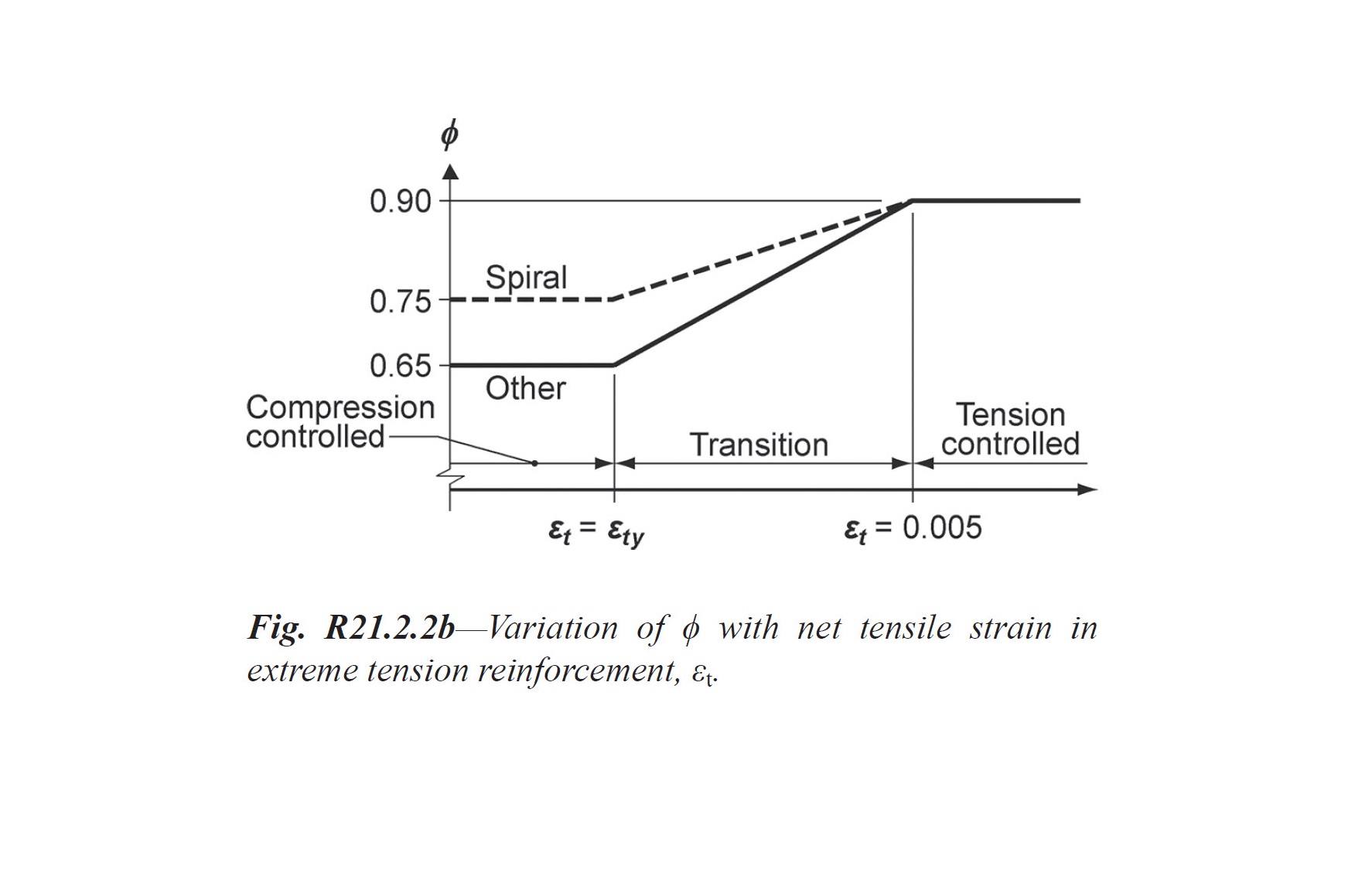

หรือไม่ก็เราอาจจะทำการพล็อตพิกัดของค่าของหน่วยความเครียดต่างๆ ที่เราทราบค่าลงไปในรูปที่ R21.2.2b ก็ได้ ซึ่งก็จะให้ผลของค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัดของหน้าตัดๆ นี้เท่ากับ 0.775 เฉกเช่นเดียวกันนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำตอบในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอาทิตย์
#ถามตอบชวนสนุก
#ตอบปัญหาการคำนวณหาค่าตัวคูณลดกำลังสำหรับกรณีของการที่ชิ้นส่วนต้องทำหน้าที่ในการรับแรงดัด
ADMIN JAMES DEAN
