ระยะห่างระหว่างแผ่นเหล็กกับโครงสร้างฐานคอนกรีต

สวัสดีครับแฟนเพจที่รักทุกๆ ท่าน

กลับมาพบกันในทุกๆ วันอังคารแบบนี้อีกครั้งหนึ่งซึ่งผมก็จะมาพบกับเพื่อนๆ เพื่อที่จะพูดคุยกันถึงหัวข้อ “ความรู้ดีๆ เพื่อคุณผู้หญิง” นะครับ

เพื่อนๆ อาจจะสงสัยว่าเพราะเหตุใดช่วงนี้ผมมักจะพูดถึงเรื่องราวต่างๆ ที่มีความเกี่ยวข้องกันกับเรื่องการออกแบบโครงสร้างเหล็กรูปพรรณเยอะนิสนึง นั่นเป็นเพราะชุดคำถามที่ผมได้นำเอามาโพสต์ในช่วงนี้จะมาจากการตั้งคำถามของน้องผู้หญิงท่านหนึ่งเกี่ยวกับเรื่องๆ นี้ ซี่งผมมีความยินดีเป็นอย่างยิ่งที่จะมาทยอยตอบให้ ดังนั้นผมเชื่อว่าเรื่องราวในวันนี้น่าที่จะเป็นประโยชน์ต่อน้องท่านนี้และเพื่อนๆ ทุกคนด้วยนั่นก็คือ

“หนูสังเกตเห็นว่าหลสายๆ ครั้งที่บริเวณใต้แผ่นเหล็กหรือ BASE PLATE ที่จะยึดด้วยสลักเกลียวแบบฝังยึดหรือ ANCHOR BOLT นั้นจะถูกทำไว้โดยมีช่องว่างอยู่ ซึ่งช่องว่างตรงนี้จะไม่มีการเติมด้วย NON-SHRINK GROUT เหมือนกับที่พี่เคยได้อธิบายไปก่อนหน้านี้ หนูอยากจะรบกวนสอบถามพี่ว่าเพราะเหตุใดจึงต้องมีการทำให้มีช่องว่างตรงนี้ค่ะ ?”

ซึ่งผมก็ได้ตอบไปในเบื้องต้นแล้วแต่ต้องถือว่าคำถามข้อนี้เป็นคำถามที่ดีนะ เอาเป็นว่าในวันนี้ผมจะขออนุญาตนำเอาประเด็นๆ นี้มาตอบให้น้องท่านนี้และเพื่อนๆ ทุกคนก็แล้วกันนะครับ

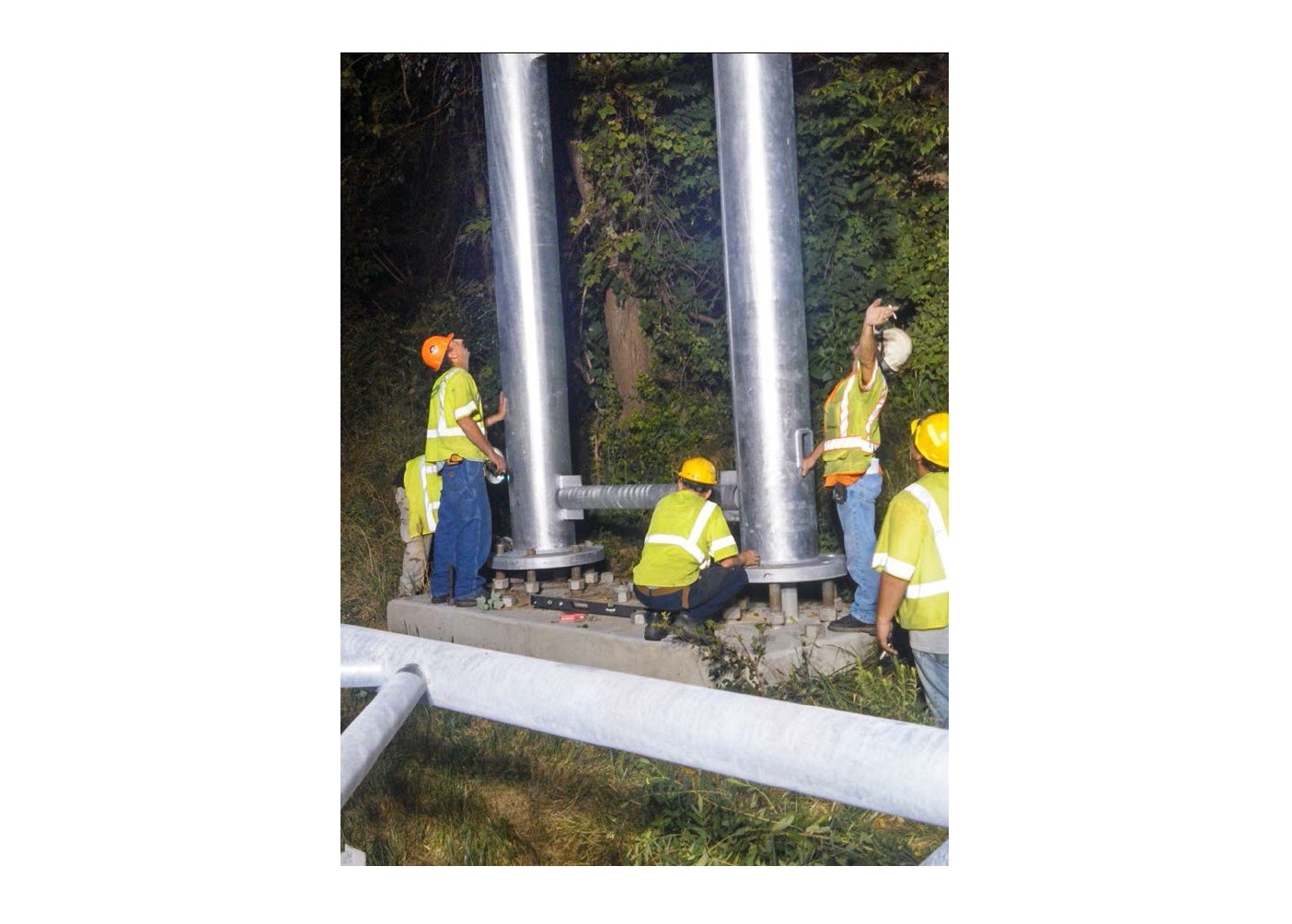

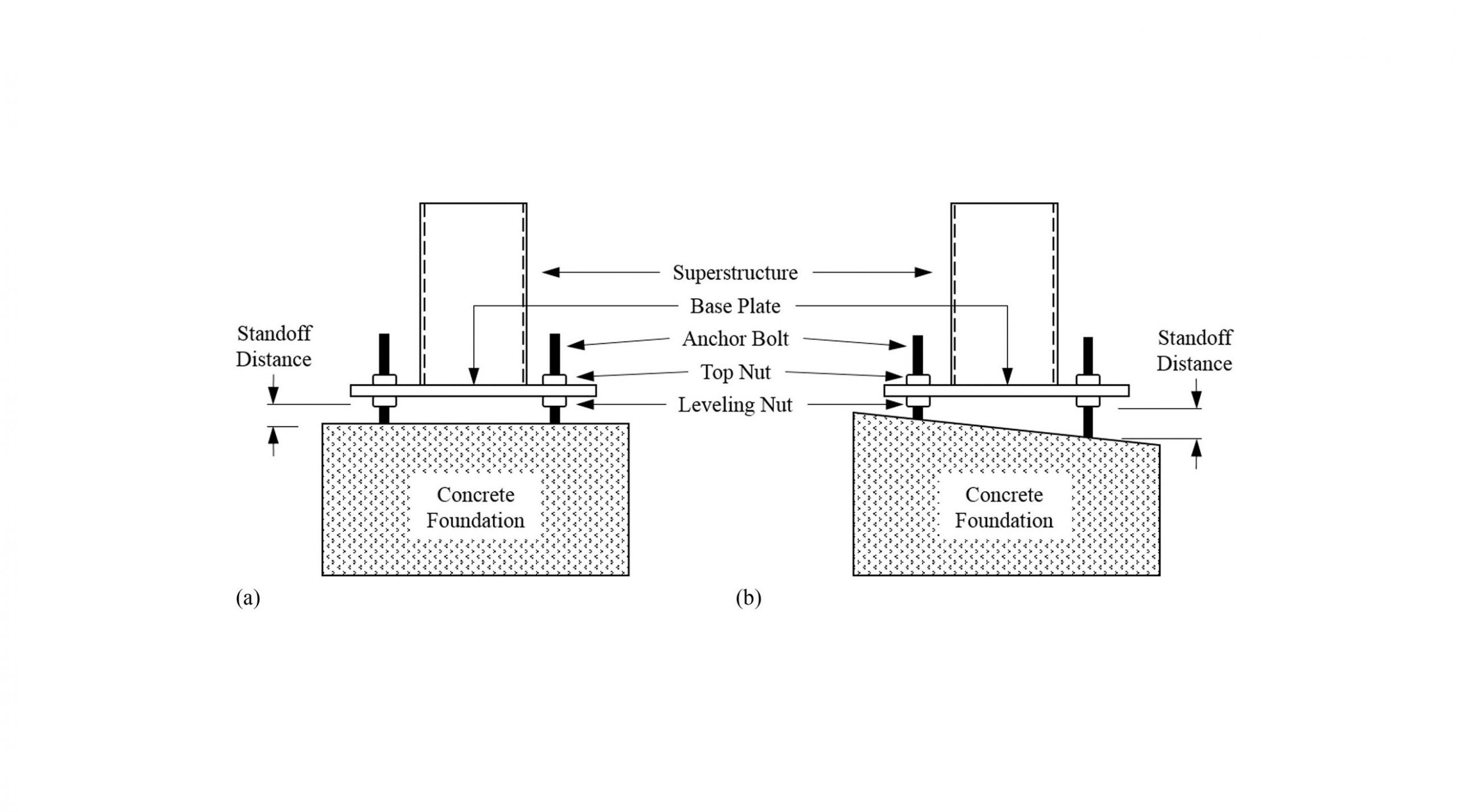

เจ้าช่องว่างนี้มีชื่อเฉพาะที่ใช้ในการออกแบบโครงสร้างเหล็กรูปพรรณว่า STANDOFF DISTANCE หรือบางครั้งเราก็อาจจะเรียกระยะนี้ได้ว่า EXPOSED LENGTH ก็ได้ โดยที่ผมขอให้เพื่อนๆ ดูรูปที่ 1 และ 2 ประกอบซึ่งจุดประสงค์ของการที่ผู้ออกแบบนั้นกำหนดให้มีเจ้าระยะ STANDOFF DISTANCE นั้นเป็นเพราะว่า ในโครงสร้างเสาที่จะถูกยึดลงไปบนฐานที่ทำจากคอนกรีตนั้นจะมีค่าแรงกระทำในแนวราบหรือ LATERAL FORCE และค่าแรงดัดหรือ MOMENT FORCE ที่มีค่าสูงมากกว่าปกติเพราะว่าระยะห่างที่เกิดขึ้นจากการที่เราทำการเว้นเอาไว้ให้เกิดระยะ STANDOFF DISTANCE นั้นจะทำหน้าที่เสมือนแขนของแรงหรือ LEVER ARM โดยที่ผมขอให้เพื่อนๆ ดูรูปที่ 3 ประกอบคำอธิบายด้วย กล่าวคือยิ่งเราทำการกำหนดให้เจ้าระยะ STANDOFF DISTANCE นี้มีค่ามากเท่าใด ก็จะเป็นการช่วยลดภาระของค่าแรงดึงหรือ TENSION FORCE ที่จะเกิดขึ้นในตัวของสลักเกลียวแบบฝังยึดได้มากเท่านั้นนะครับ

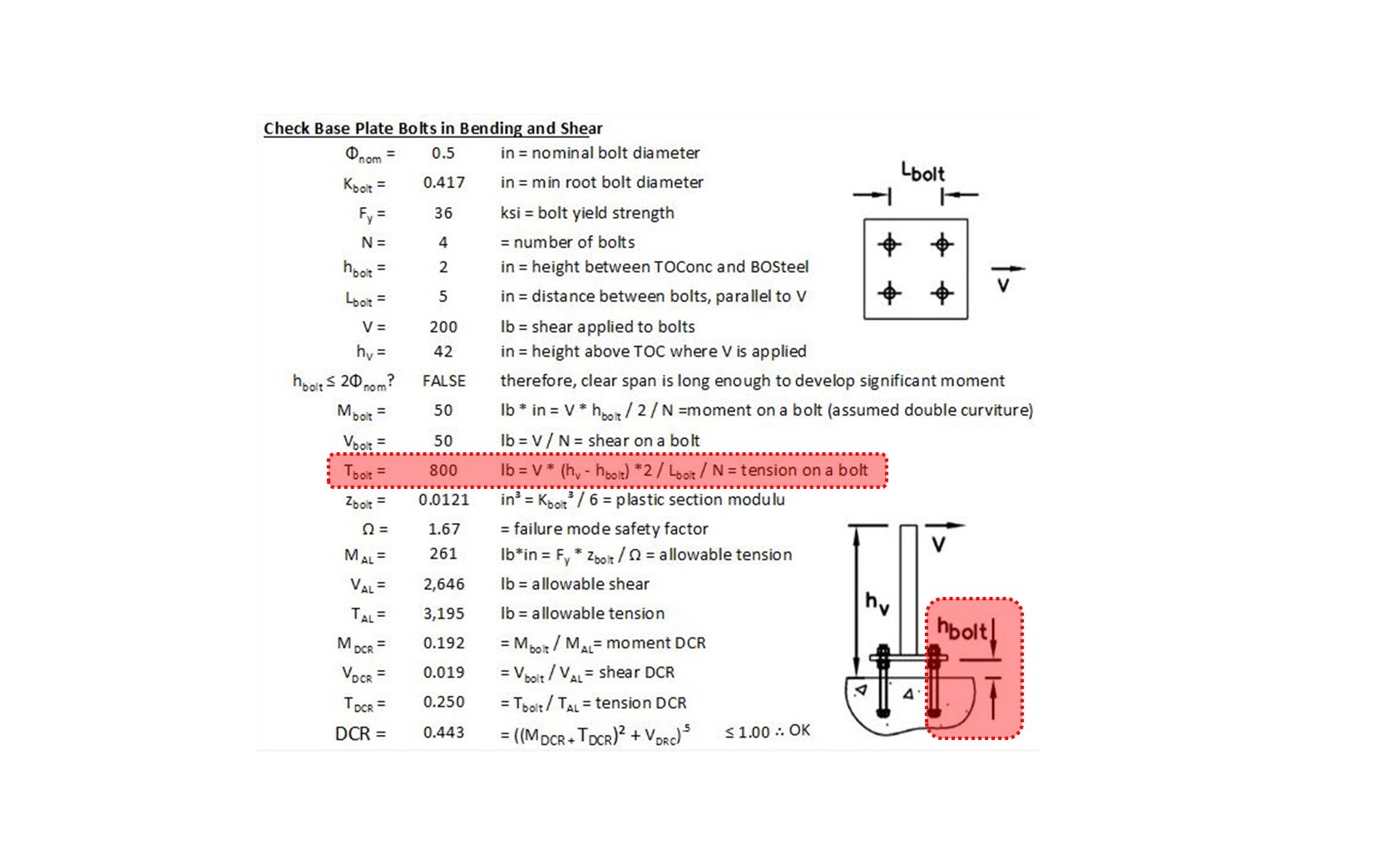

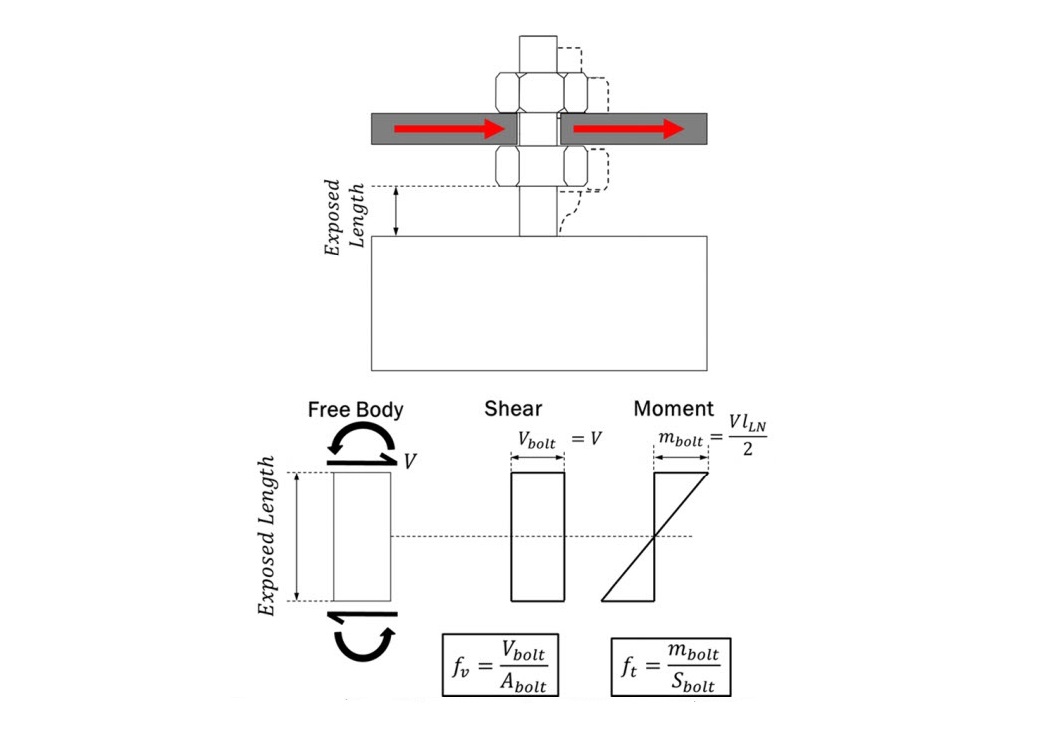

ผมขอให้เพื่อนๆ ดูรูปที่ 4 ประกอบคำอธิบายด้วยนะ เราจะเห็นได้จากรายการคำนวณในรูปๆ นี้ว่ายิ่งเราทำการกำหนดให้เจ้าระยะ STANDOFF DISTANCE นี้มีค่ามากเท่าใด ก็จะทำให้ค่าแรงดึงที่จะต้องรับไปโดยสลักเกลียวแบบฝังยึดนั้นมีค่าที่น้อยลงไป ซึ่งตามปกติแล้วใช่ว่าผู้ออกแบบจะสามารถทำการกำหนดให้เจ้าระยะ STANDOFF DISTANCE นั้นมีค่ามากๆ ชนิดที่ไม่มีขอบเขตใดๆ เลยมาจำกัดระยะดังกล่าวได้นะ ดังนั้นเมื่อใดที่เราต้องทำการออกแบบเจ้าระยะ STANDOFF DISTANCE นี้เราก็จะต้องทำการตรวจสอบค่าพิกัดอื่นๆ ร่วมด้วยว่าอยู่ในขอบเขตที่ยอมรับได้หรือเปล่าด้วยเสมอนะครับ

หวังว่าความรู้เล็กๆ น้อยๆ ที่ผมได้นำมาฝากแก่เพื่อนๆ ทุกๆ ท่านจากคำถามในวันนี้น่าที่จะมีประโยชน์ต่อทุกๆ ท่านไม่มากก็น้อย และ จนกว่าจะพบกันใหม่นะครับ
#โพสต์ของวันอังคาร
#ความรู้ที่มีประโยชน์เพื่อคุณผู้หญิง
#ความรู้เรื่องระยะห่างระหว่างแผ่นเหล็กกับโครงสร้างฐานคอนกรีต
ADMIN JAMES DEAN
